QUE SE NECESITA PARA LA INSTALACIÓN DEL SISTEMA COMPLETO DE SENSORES?
Se necesita ademas del el software, sensores magnéticos, circuito central de sensores, cable utp, diodos, como los mostrados en la siguiente imágenes:
|

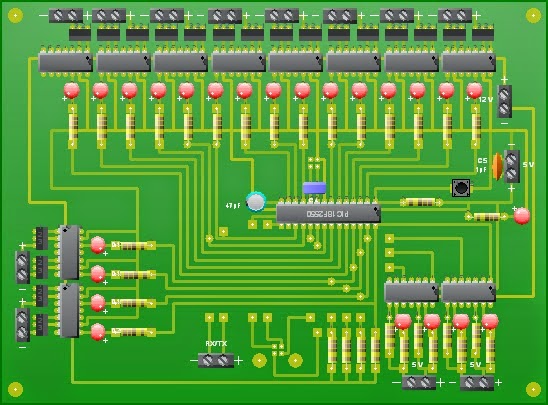

Hardware o Central de sensores

A la izquierda sensores externos para puertas metálicas, a la derecha sensores de empotrar para puertas de maderas. (cualquiera funciona perfectamente)
Cable utp categoría 6 de la mejor calidad
Diodos de 1 amperio
 |
VIDEO 2
|
VIDEO 3
|
VÍDEO ACTUALIZADO DE CABLEADO
AGOSTO DE 2014
|
NUEVO HARDWARE
Circuito a base de microcpu Raspberry pi
ESQUEMA DEL CABLEADO
El cable utp consta de 8 filamentos de diferente color, ellos son: marrón, blanco marrón, naranja, blanco naranja, verde, blanco verde , azul y blanco azul.
Los colores blanco marrón, blanco azul, blanco verde y blanco naranja, se conectan asi como se ve en la imagen, en la parte inferior derecha del hardware.
Es importante aclarar que cada sensor lleva un diodo en la posición y orientación como se ve en la imagen.
Con cada cable utp se pueden conectar 16 habitaciones (1 cable utp soporta 16 habitaciones), por ejemplo para cablear nuestras primeras 16 habitaciones los colores de cada habitación seria así:
CABLE UTP 1
para la habitación 17 hasta la 32 se utilizaría otro tramo de cable utp que inicia desde el hardware hasta la habitación 32, la conexión seria así:
CABLE UTP 2
18. Marrón-blanco azul 19. Marrón-blanco verde 20. Marrón-blanco naranja 21. Azul-blanco marrón 22. Azul-blanco azul 23. Azul-blanco verde 24. Azul-blanco naranja 25. Verde-blanco marrón 26. Verde-blanco azul 27. Verde-blanco verde 28. Verde-blanco naranja 29. Naranja-blanco marrón 30. Naranja-blanco azul 31. Naranja-blanco verde 32. Naranja-blanco naranja |
